有源滤波以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM交流技术，从变流器中产生一个谐波分量和无功分量对应的反向分量，并实时注入电力系统，从而实现谐波治理和无功补偿。

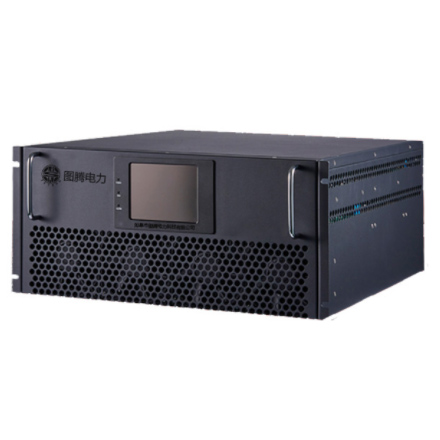

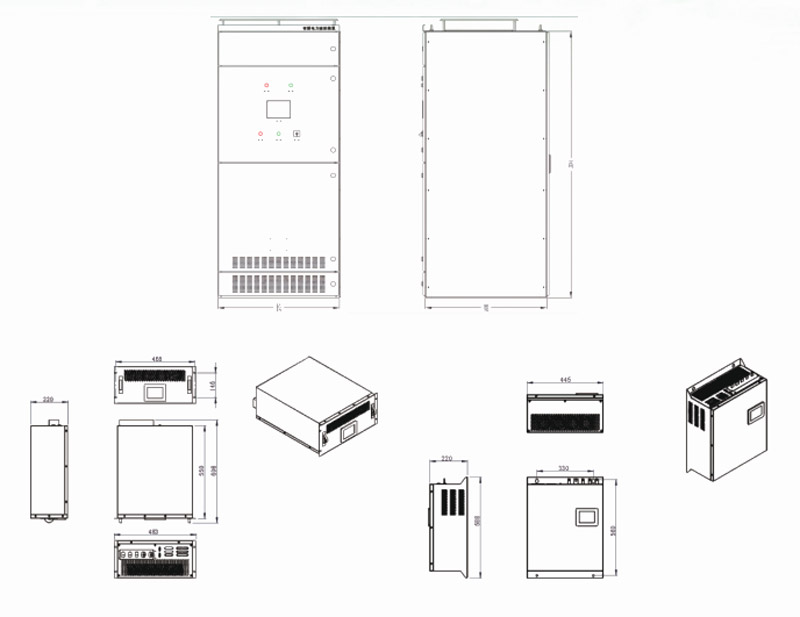

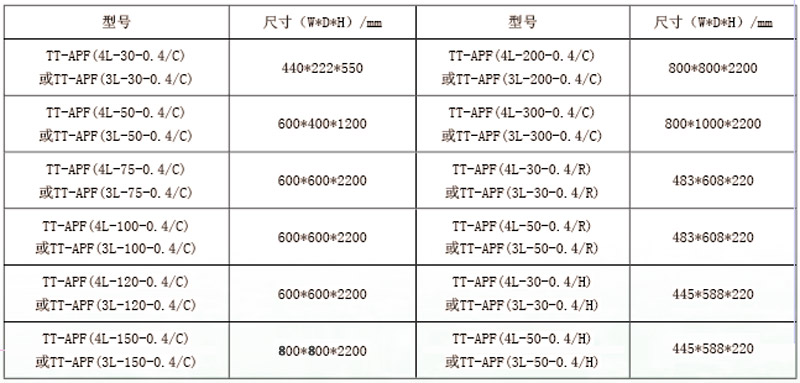

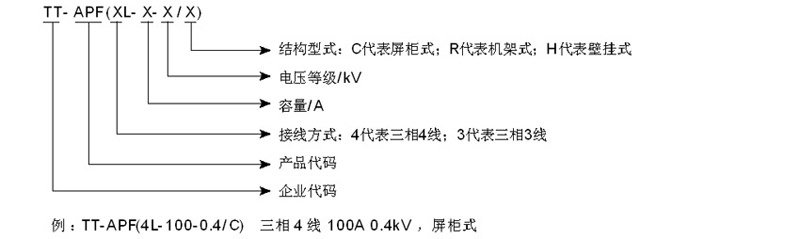

机架式

　　APF模块采用先进的三电平技术，设计为独立的功率模块，由数字信号处理DSP和大型可编程控制器、大功率电力电子器件构成，配置完善的监控系统和保护系统，辅助散热风机和通讯接口;可嵌入第三方机柜内使用。

谐波的定义

　　当正弦波电压施加在非线性负载上，电流就变成了非正弦波，非正弦波电流在电网阻抗上产生压降，会使电压波形也变为非正弦波。对非正弦波作傅立叶级数分解，其中频率与工频相同的分量称为基波，频率大于工频的分量称为谐波。

谐波危害

　　● 谐波损耗导致电网输、配电过程效率变低;

　　● 3次及其整数倍的零序谐波电流，导致中线发热严重;

　　● 附加热效应使得用电设备绝缘老化加剧，寿命缩短;

　　● 易与补偿电容发生串联或者并联谐振，造成元器件损坏，甚至引起跳闸事故;

　　● 引起一些保护设备误动作，同时也会导致电气测量仪表计量不准确;

　　● 干扰通信系统，甚至阻断通信信号。

工作原理

滤波原理

　　通过外部互感器CT实时采集电流信号，通过内部检测电路分离出其中的谐波部分，通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流，实现滤除谐波的功能。输出补偿电流是根据系统的谐波量动态变化的，因此不会出现过补偿的问题。另外，有内部过载保护功能，当系统的谐波量大于滤波器容量时，可以自动限制在100%额定容量输出，不会发生滤波器过载。

无功补偿原理

　　可以通过参数设置，使在滤除谐波的同时进行动态无功补偿。

　　根据检测系统的无功功率，通过IGBT功率变换器产生容性或感性的基波电流，实现动态无功补偿，无功补偿的目标值可以通过操作面板设定。

内部控制原理

　　隔离开关合闸后，首先通过预充电电阻对直流母线电容器充电，这个过程会持续几秒钟，是防止上电后对直流母线电容器的瞬间冲击。当母线电压Udc达到预定值后，主接触器闭合。

　　直流母线电容作为储能元件，为通过IGBT逆变器和内部电抗器向外输出补偿电流提供能量。

　　通过外部CT实时采集电流信号送至信号调理电路，然后再送给FPGA控制器，控制器将基波成分分离，并提取出所有的谐波;控制器会将采集到的谐波成分和已发出的补偿电流比较得到差值，作为实时补偿信号输出到驱动电路，触发IGBT变换器产生与负载谐波电流相位相反的谐波电流注入到电网中，实现滤除谐波的功能。

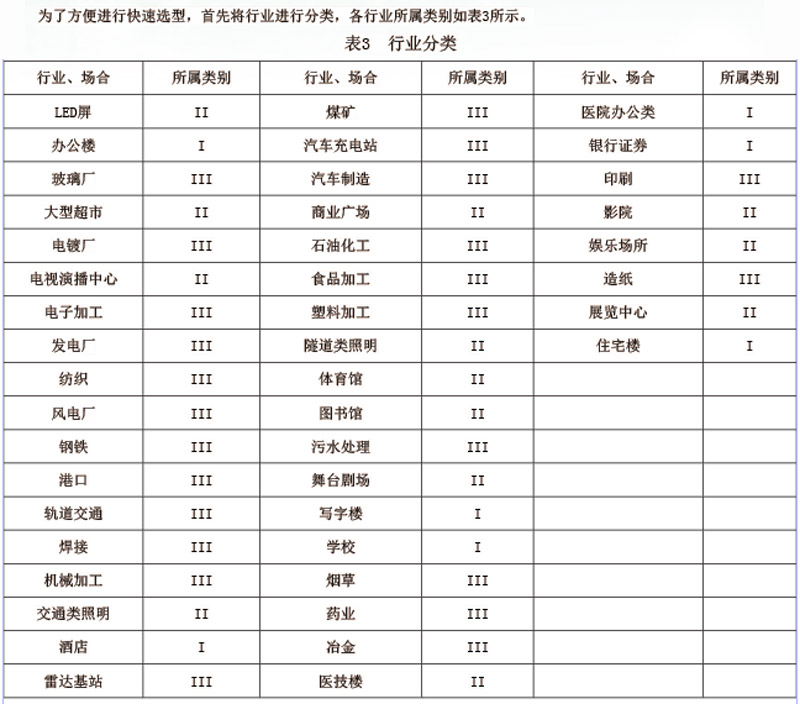

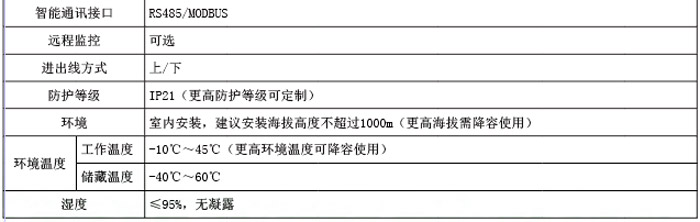

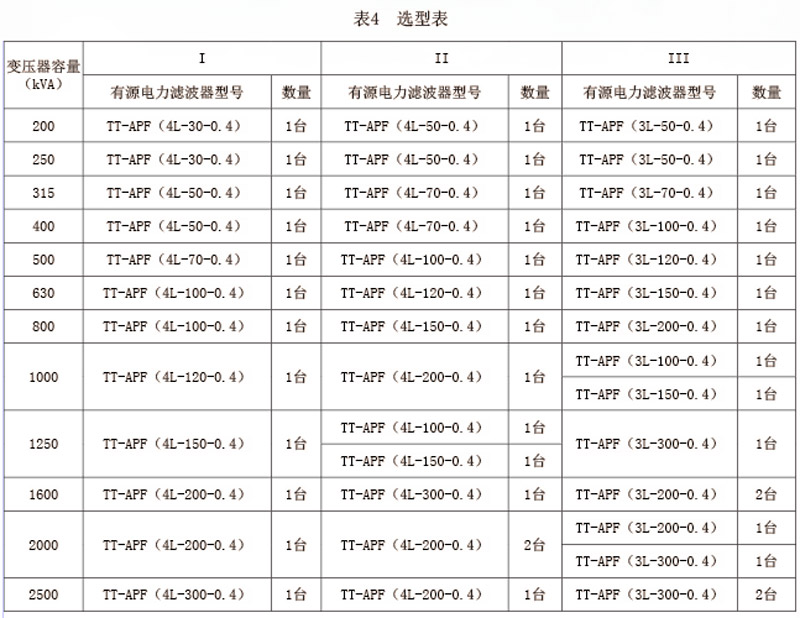

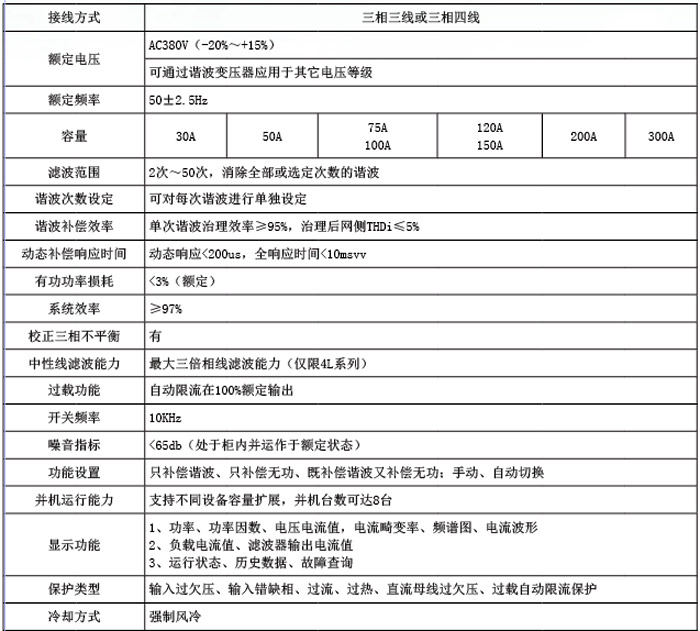

技术特点

　　● 负载短路、过压、欠压、过流等保护功能;

　　● 有消除三相不平衡的功能;

　　● 不会和系统发生谐振;

　　● 可进行待机功能管理;

　　● 可以只滤波，或同时滤波和补偿无功;

　　● 设计选型简单，不需要进行详细的电网分析，只需要测量谐波电流的大小;

　　● 并联安装方式，安装简单、方便，易于扩展，可多台并联;可实现不同容量并联;

　　● 实施故障记录和事件记录，并可查询历史记录;

　　● 有效滤除谐波，谐波滤除率高，可达到95%以上，提高供电安全性，改善电能质量;

　　● 提高设备(变压器、线路)利用率，通过补偿无功与谐波抑制，使总供电电流下降;

　　● 有效支撑负荷端电压，加强系统电压稳定性;

　　● 降损节能
