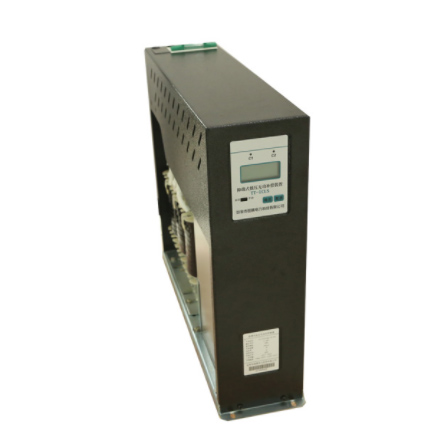

TT-ICL系列智能抑谐式电容器是由智能测控单元、智能型过零投切继电器、智能保护单元、低压自愈式电力电容器、干式串联电抗器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器、干式串联电抗器多种分散器件组装而成的自动无功补偿装置。
TT-ICL系列智能抑谐式电容器是由智能测控单元、智能型过零投切继电器、智能保护单元、低压自愈式电力电容器、干式串联电抗器组成一个独立完整的智能补偿单元。替代由智能无功控制器、熔丝(或微断)、晶闸管复合开关(或接触器)、热继电器、指示灯、低压电力电容器、干式串联电抗器多种分散器件组装而成的自动无功补偿装置。
产品集电子技术、传感技术、网络技术及电器制造等先进技术，将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动补偿设备的结构模式，大大提高了设备的可靠性及使用寿命，具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。
产品主要应用于谐波十分严重场合的无功补偿，能够可靠运行，不会产生谐振，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接14%电抗器的产品使用于主要谐波为3次的电气环境。
抑谐式低压无功补偿装置与集成式低压无功补偿装置比较
采用高品质低压电力电容器; 回路中串联高品质电抗器; 抗谐波能力强，使用于不同谐波场合;
工作中产生较大热量，必须进行有效散热; 体积大，质量大，价格高。
环境条件：
(1)环境温度：-25~45℃(-45~55℃);(2)相对湿度：40℃,20~90%;(3)海拔高度：≤2000m。
电源条件：
(1)工作电压：电源额定电压±20%;(2)工作频率：48.5~51.5Hz;(3)功率消耗：<2.5W(不投运时)。
电气安全：
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合中华人民共和国标准GB/T15576-2008《低压成套无功功率补偿装置》中对应条款要求。
测量误差：
(1)电压：≤0.5%(在80~120%额定电压范围内);(2)电流：≤1%(在5%~20%额定电流范围内)，≤0.5%(在20%~120%额定电流范围内);(3)温度：±1℃。
保护误差：
(1)电压：≤0.5%;(2)电流：≤1.0%;(3)温度：±1℃(电容器)，±5℃(电抗器);(4)时间：±0.01s。
无功控制参数：
(1)无功容量：≤50kvar(三相)、30kvar(分相);(2)联机≤32台。
零投切开关参数：
(1)偏移度 ：≤ 2.5°;(2)涌流：≤2.5倍额定电流;(3)耐电压冲击：≥AC3500V(DC5000V);(4)耐电流冲击：≥100倍额定电流。
可靠性参数：
(1)控制准确率：100%;(2)投切允许次数：100万次;(3)电容器容量运行时间衰减率：≤1%/年;(4)电容器容量投切衰减率： 0.1%/万次;(5)年故障率：≤0.1%。

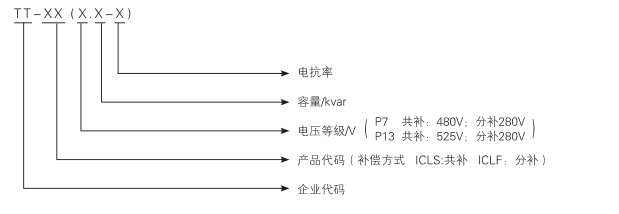

型号说明

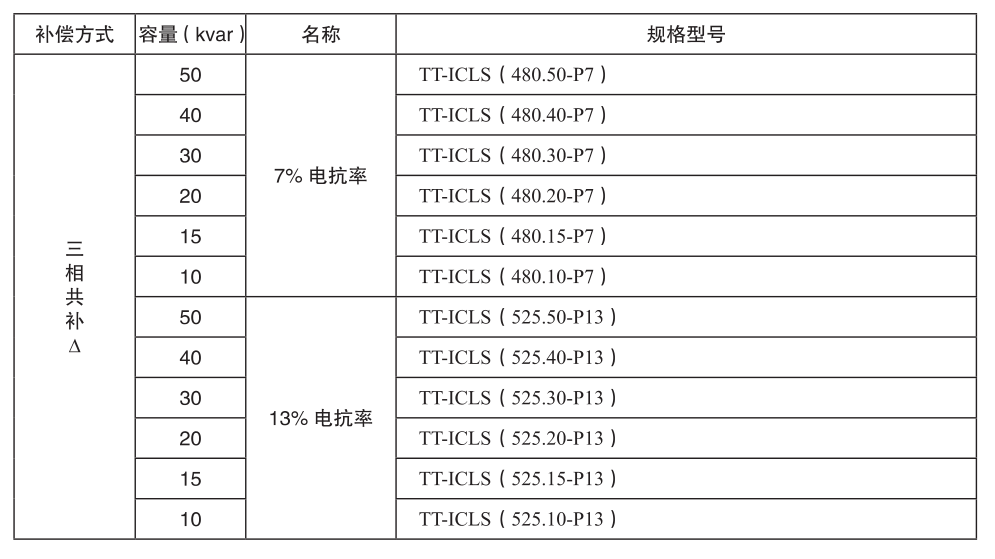

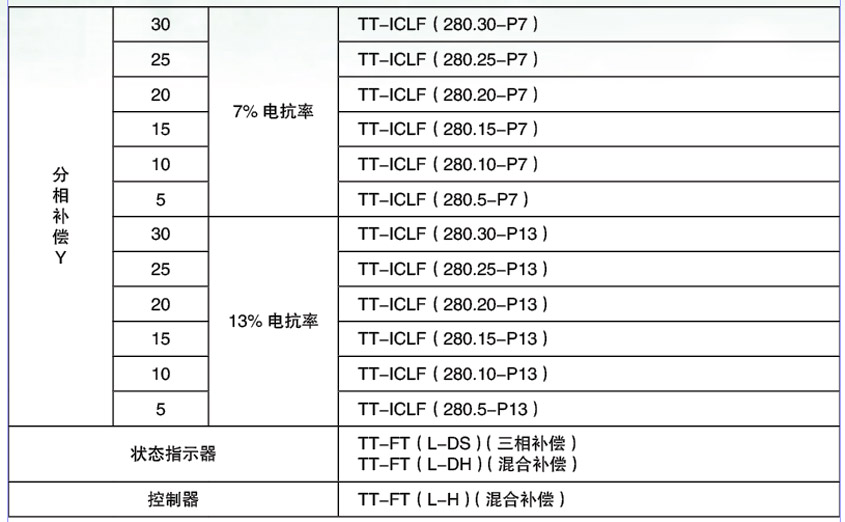

TT系列抑谐式低压无功补偿装置及配套产品设计使用选型

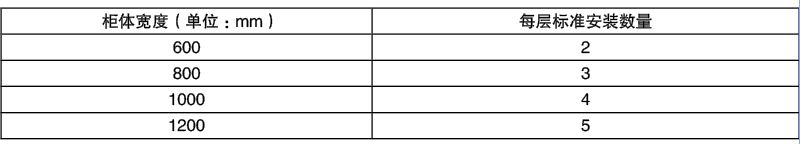

TT系列抑谐式低压无功补偿装置标准电器柜内安装台数
备注：以上是按标准GGD柜体为例，柜体高2200mm，深800mm，可以放置两层
操作说明

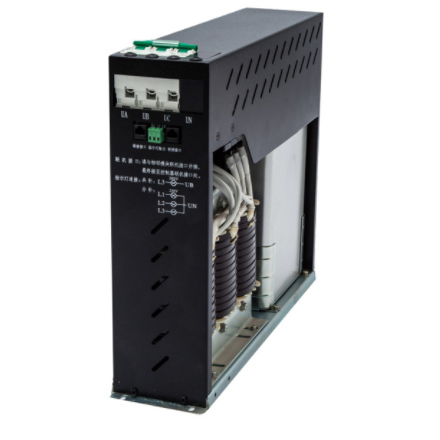

产品接线端子的定义及排列示意图
 |  |
安装尺寸：504*90mm(长*宽) 开孔尺寸：Φ6 |
