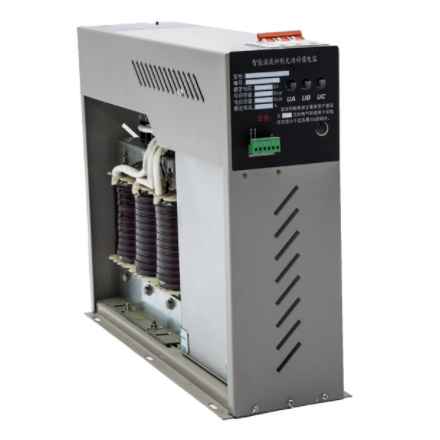

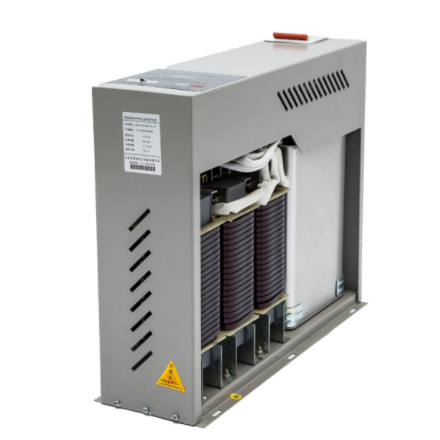

抑谐式低压无功补偿装置是以低压电力电容器和低压电力电抗器为主体，与对其进行控制、测量、信号、联机以及抑制谐波等电气元件组合在一起，形成一种组合电器，其性能优异、应用灵活，由此组成的各种抑制谐波式电容具有可调性、可维护性好等优点。
抑谐式低压无功补偿装置是以低压电力电容器和低压电力电抗器为主体，与对其进行控制、测量、信号、联机以及抑制谐波等电气元件组合在一起，形成一种组合电器，其性能优异、应用灵活，由此组成的各种抑制谐波式电容具有可调性、可维护性好等优点。
抑谐式低压无功补偿装置是本公司智能无功补偿装置的升级。
抑谐式低压无功补偿装置主要应用于非线性负载小于变压器容量的70%以下的场合。能够可靠运行，不会产生谐波，对谐波无放大作用，并在一定程度上有吸收消除谐波的功能。其中串接7%电抗器的产品使用于主要谐波为5次的电气环境，串接13%电抗器的产品使用于主要谐波为3次的电气环境。
抑谐式低压无功补偿装置的抑制谐波特性有低压电力电容器(C)和与其串联的电抗器(L)决定，针对各次谐波，电抗器的感抗与电容器的容抗之间的比值不一样。
电抗器感抗值的数值若以抑制3次谐波考虑时，电抗值应大于容抗的11.2%;若以抑制5次谐波考虑时，电抗值应大于容抗的4%;若以抑制7次谐波考虑时，电抗值应大于容抗的2%。考虑到电容器组在运行中会有容量衰减(容抗值要增大)等因素，电抗器的电抗值应考虑一个可靠系数(一般取1.2~1.5)。因此，电抗率一般需要取2.75%左右，以抑制7次谐波;取7%左右，以抑制5次谐波;取13%左右，以抑制3次谐波。
工作原理

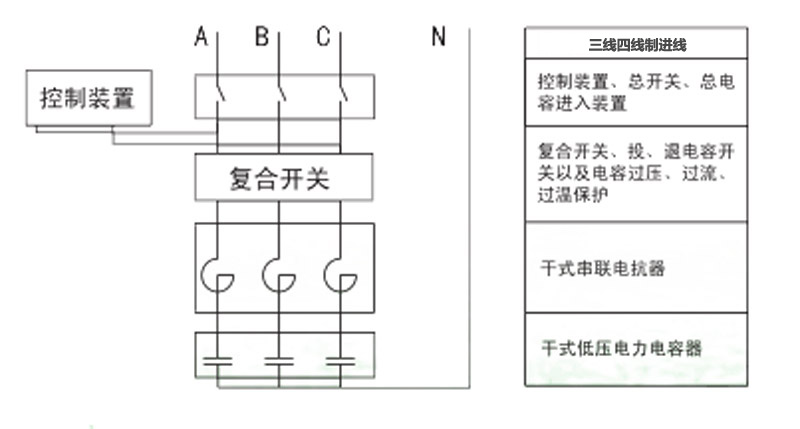

抑谐式低压无功补偿装置由低压电力电容器、干式串联电抗器、智能组件、零投切开关电器和各种传感器等组成，左图是一种分相式产品的工作电气原理示意。

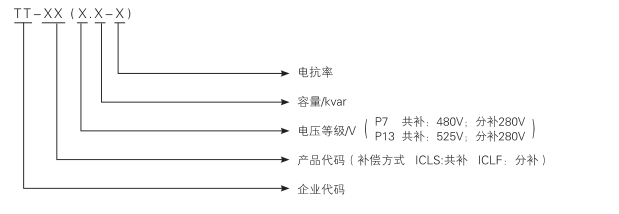

型号说明

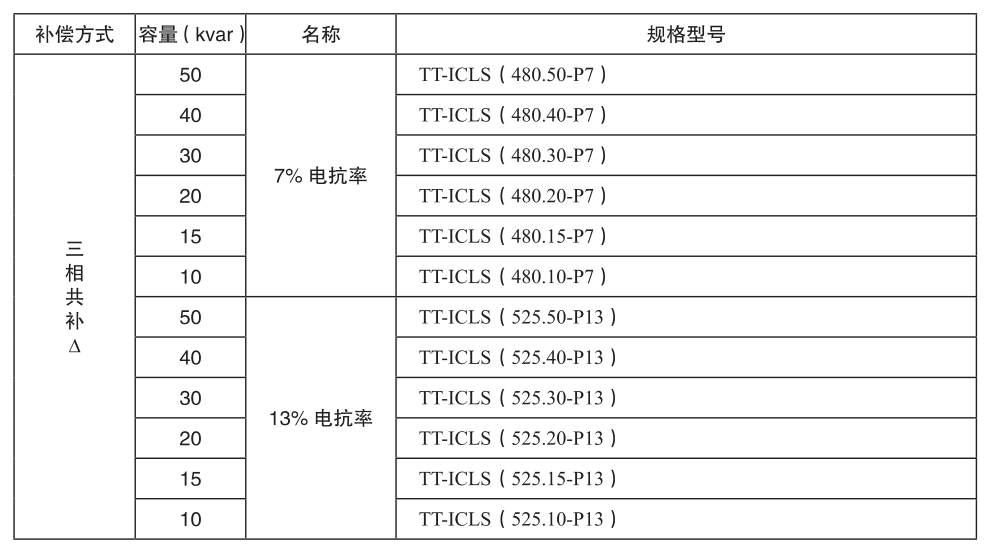

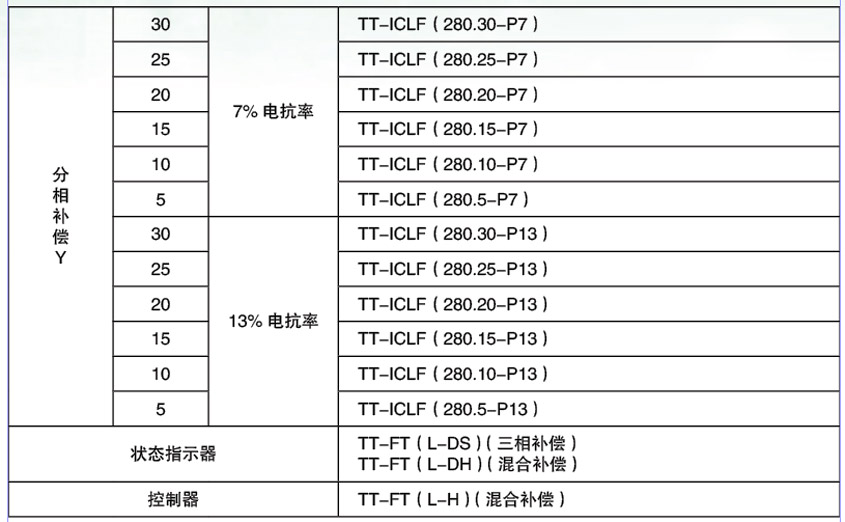

TT系列抑谐式低压无功补偿装置及配套产品设计使用选型
TT系列抑谐式低压无功补偿装置标准电器柜内安装台数
备注：以上是按标准GGD柜体为例，柜体高2200mm，深800mm，可以放置两层
操作说明
产品接线端子的定义及排列示意图
 |  |
外形尺寸：495x160x400mm（长x宽x高） 安装尺寸：410*145mm(长*宽) 开孔尺寸：Φ7*12 |
安装方式
产品与产品之间安全间距必须大于100mm。
第一代产品电气接线
UA、UB、UC(三相控制式)或 UA、UB、UC、UN(分相式控制)——分别接电源母线，根据容量大小选用线径足够的导线，一般采用多芯铜线。
HL(三相式)、HLA、HLB 、HLC(分相式)——外接指示灯的一端，指示灯的另一端并联，三相式产品应接UB，分相式产品应接UN。
485A、485B——RS-485通信接点，所有产品的RS-485的485A、485B端与控制器的RS-485的485A、485B端并联，485A、485B端不能搞错(所有485A端连在一起，所有485B端连在一起)。
注意点
抑谐式低压无功补偿装置运行时，其中的电抗器有很大的热量产生，因此在组柜使用时要充分考虑热量的发散问题，使柜内温升不能过高，否则严重影响产品的使用。拨位开关拨到调试为止，为模拟调试电容。
电源线应根据产品的总容量选择截面积合适的多芯铜导线，总容量为30Kvar及以上的三相式产品和20Kvar的分相式产品应采用标准16mm2截面积的多芯铜导线，其余容量的产品根据载流量应采用标准10mm2截面积的多芯铜导线。
接电源线时必须上紧螺丝，用劲拉电源线，证明十分牢固方可，否则造成该处过度发热，损坏产品。
