概述

　　PZ30系列终端组合式配电箱(简称:配电箱)，符合GB7251.1及JB/T7121《模数化终端组合电器》等标准。配电箱采用钢塑结构的形式，箱体基座采用钢结构并镀覆，端盖采用阻燃工程塑料注塑制成且配有透明聚碳酸脂防护罩。配电箱既有塑料艺术美感，又有钢结构的坚固，透明罩使开关电器的工作状态一目了然。配电箱内的电器元件采用导轨安装，元件宽度均以9mm为模数。布置紧凑合理，安装，拆卸，维修均很方便。可根据用户需要配制小型断路器，构成美观，豪华，强度高，耐撞击的配电箱.。

折叠使用范围

　　PZ30终端组合电器适用于额定电压220V或380V，负载总电流量不大于100A的单相三线或三相五线的末端电路中，作为对用 电设备进行控制，对过载、短路过电压和漏电起保护作用的一种成套装置。可以广泛应用于高层建筑、宾馆、住宅、车站、港口 机场、医院、影剧院、大型商业网点和工矿企业等。

主要结构特点

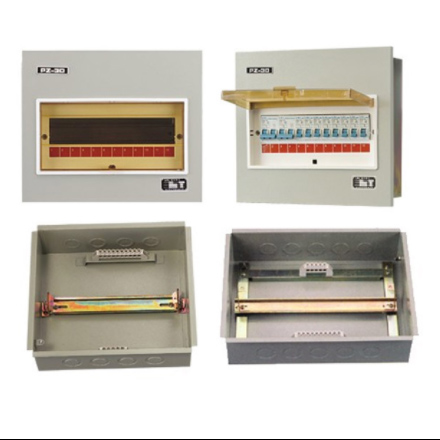

　　PZ30终端组合电器主要结构部件有透明罩、上盖、箱体、安装轨、轨道高低调节螺杆、导电排、护线罩和电器开关元件等。 内装电器开关元件全部采用宽度9MM模数的电器，安装于顶帽形轨道上,可根据需要任意组合,安装轨道高低可调节,特别对暗装式 更为方便。拆装迅速方便、开关元件手柄外露，带电及其它部分遮盖于上盖内部，打开门可方便地操作，使用安全可靠，箱体上下、左右及背后均设置进出线孔，便于接线。
