技术参数

主要功能

◆显 示

采用中文液晶显示屏，可实时监测电网有关参数，显示设置参数、工作状态：

●可实时显示电网功率因数、电压、电流、有功/无功功率、电压总谐波畸变率、电流总谐波畸变率、频率、电容器投切状态和故障报警状态；

●可显示电流倍率、过/欠压保护、投/切门限系数、投/切延时等；

◆设 置

●可设置电流倍率、过/欠压保护、谐波电压保护、投/切门限系数等参数；

●设置参数可自动记忆，掉电不丢失；

◆无功补偿

●取样物理量为无功功率，无投切振荡、无补偿呆区；

●具有手动投切和自动投切两种运行方式；

●智能投切方式，每组电容容量自由设定；

●控制电容采用三相+分相电容，混合接法；

●控制输出方式：每路DC12V、30mA；

◆保 护

●具有自检复归和看门狗功能；

●具有过压、欠压保护功能；

●具有谐波电压、电流保护功能（可关闭）；

●具有小电流保护功能；

●具有低功率因数保护功能；

◆数据统计及通讯（选配）

●具备电容投切统计和分区段功率因数统计的功能；

●通讯接口为485标准接口，通讯协议符合MODBUS工业协议；

●可上传统计数据和电网实时数据，并可被远方计算机控制电容器的投切；

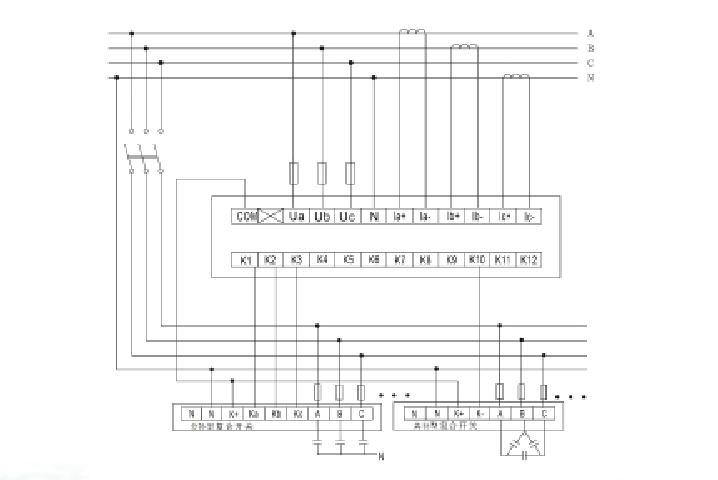

接线原理图（以12路输出为例）
