产品概述

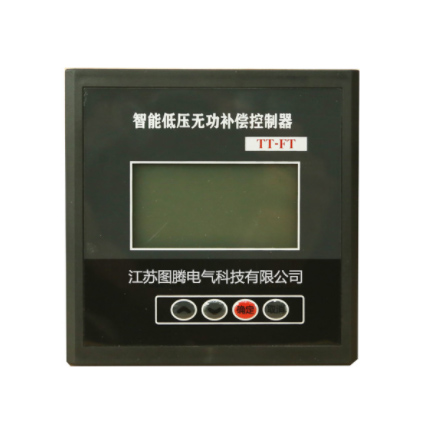

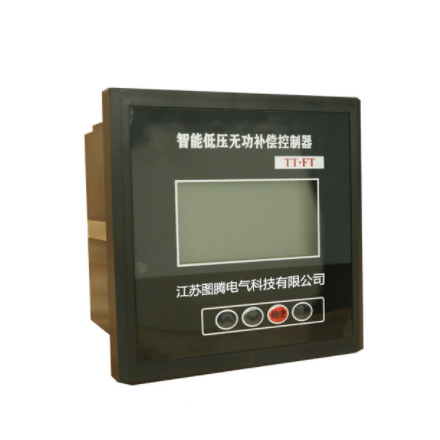

　　TT-FT智能低压无功补偿控制器(以下简称控制器)是如皋市图腾电力科技有限公司研发出来的新一代产品，款式新，功能全，安装使用灵活，操作方便。

　　该控制器通过RS-485通讯接口与本公司生产的TT系列集成式低压无功补偿装置配套使用，接线简洁，运行可靠。

测量功能

　　1) 取样互感器极性自动判别，接入时无需考虑极性要求;

　　2) 配电电压、电流、功率因数、无功功率、谐波电压、谐波电流测量;

　　3) 电容柜体电流测量。

参数设置功能

　　1) 投切、欠压、欠流、过压等保护定值的设置;

   　2) 投切延时、投入门限、切除门限等限值的设置;

　　3) 取样电流互感器变比的设置。

控制功能

　　1) 自动，手动控制电容器的投切;

　　2) 自控时，根据受控物理量(无功功率、功率因数、电压、电流等)进行投切;

　　3) 容量相同的电容器按循环投切原则工作，容量不同的电容器按无功缺额进行编码投切;

　　4) 控制器可对系统无功及电压变化进行预测，有效预防投切振荡。

保护功能

　　1) 配电系统过压、欠压、缺相保护速切电容器;

　　2) 配电总电流欠流保护，切除电容器;

　　3) 配电系统环境温度、谐波电压、谐波电流超限保护，速切电容器;

　　4) 引入无功潮流判断，可有效防止投切振荡。

信号功能

　　1) 各台电容器投运、退运状态信号显示;

　　2) 各台电容器容量信号显示;

　　3) 配电参数越限信号(过、欠压等)显示;

　　4) 控制器本身或电容器故障显示。

人机联系

　　128×64点阵式背光液晶显示屏和键盘，用来设定参数，数据查询等功能。

USB数据读取功能

　　控制器具备对最近半年相关运行数据进行存储的功能，存储的数据类型如下：

　　a) 负载ABC单相功率因数(每天记录一次最大值、最小值和平均值)

　　b) 补偿后系统ABC单相功率因数(每天记录一次最大值、最小值和平均值)

　　c) 系统电压ABC(每天记录一次最大值、最小值和平均值)

　　d) ABC单相有功功率(每天记录一次最大值、最小值和平均值)

　　e) ABC单相无功功率(每天记录一次最大值、最小值和平均值)

　　f) 装置运行事件(含故障事件记录，500条)。

　　注：实际系统单相有功功率等于单相有功功率乘以CT变比，实际系统单相无功功率等于单相无功功率乘以CT变比。
