主要技术参数：

　　额定电压：0.23kV、0.25kV、0.4kV、0.415kV、0.45kV、0.48kV、0.525kV等;

　　额定容量：1~30kvar;

　　电容量容差：-5%~+10%;

　　损耗角正切：tanδ≤0.1%;

　　极间耐压：2.15倍额定电压5秒，无永久性击穿或闪络;

　　绝缘水平：极壳间加电压：2倍额定电压加2kV或3kV取较高者，历时10妙，无击穿或闪络。

　　最高允许电压：1.1倍电压时，每24小时中不超过8小时;1.15倍电压时，每24小时中不超过30分钟;1.2倍电压时，不超过5分钟(持续);1.3倍电压时，不超过1分钟。

　　最大允许电流：允许不超过1.3倍额定电流下运行，考虑到过电压、电容正偏差及谐波的影响，过渡电流不超过1.43倍额定电流。放电器件：内置放电电阻，电容器切断电源后放电3分钟降压至50V以下。

　　符合标准：GB/T12747-2004，IEC60831-2002。

　　使用须知

　　运输与保存

　　1、电容器运输应尽量在原出厂包装状态下，搬运时应小心轻放;

　　2、电容器应保存在干燥及无腐蚀性气体的室内;

　　用户验收检验

　　1、用户在使用电容器前，应首先检查铭牌型号是否与所购产品型号相符;

　　2、容量检测：要求按4.2 执行，测量时采用相对误差不大于2%的仪器进行：

　　3、耐受电压试验：所施加的试验电压为4.3 条的75%;安装运行

　　1 、电容器安装在室内，海拔2000M以下使用;

　　2 、使用时周围环境空气温度为-25～+ 50℃，湿度：小于85 % ;注：可为用户定制用于低温环境-40～+50℃的产品。

　　3 、安装厂所不应受阳光直射，不被雨淋湿，避免尘埃过多及剧烈振动场所，相互间距离应大于3 0 m m;夏季环境温度较高时，应采用有效措施，以保证通风散热良好;

　　4 、安装前必须充分考虑电容器投入后，所引起的电压升高等因素，以防电容器在过电压下长期运行;

　　5 、在安装电容器前，必须注意检测电压波形和网路特性，如存在谐波源(如安装大型整流器、变频器、中频炉等)的影响，应按谐波的严重程度，采取相应的措施加以限制;

　　6 、电容器与感应电动机并联时，建议按电容器电流小于电动机空载电流9 0 % 来选配电容器;

　　7、电容器线路端子及接地端子处的接线应尽量使用软铜线，并保证接触良好，建议用户定期地对电容器接线端子进行检查，防止接触不良造成电容器以外损坏;

　　8、电容器切除与再投入的时间间隔应大于3 m i n(自放电时间)，否则可能产生很高的过电压，损坏电容器;

　　9 、电容器应使用C J 1 9类型投切电容器式交流接触器，接触器规格按所控制电容器额定电流的1 . 5 ～1 . 8倍范围参考确定。

型号说明

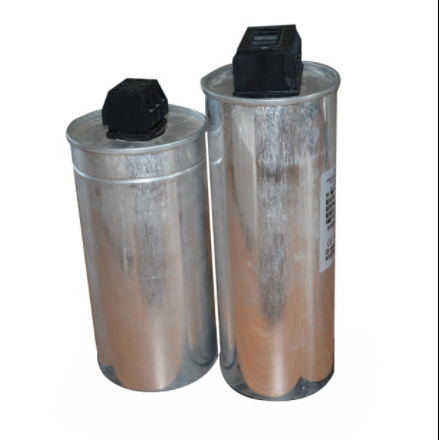

　　例：TT-BSMJ 0.45-40-Z 低压干式圆柱形电容器，浸渍剂为石蜡，介质为金属化聚丙烯薄膜，电压等级为450V，额定容量为40kvar

　　备注：浸渍剂代号，参照《JB/T 7114-2005电力电容器产品型号编制方法》

外形及安装尺寸：

主要规格型号：

　　定货须知

　　1.用户须提供产品额定电压、额定电容、相数等参数。

　　2.用户须尽量提供使用场所的一些特性。
