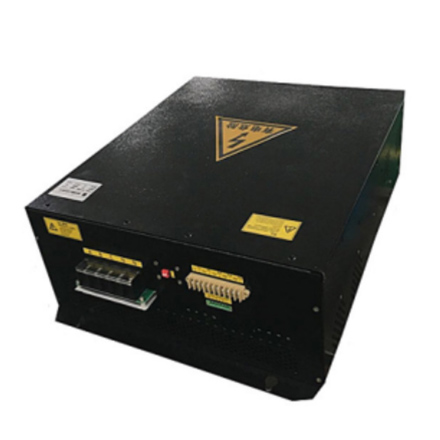

低压配电网中，无功补偿已经成为影响电力系统有效运行的主要因素之一。SVG系列静止无功发生器可以对电网无功功率进行补偿，不仅可以降低设备供电容量，减少投资，还可以降低线路损耗，最重要的是可以提高系统功率因数，避免无功罚款，起到节能降耗的目的。本产品广泛适用于电力、汽车、冶金、铁道、石油、港口、轻工、机械制造、化工、造纸、纺织、煤炭、造船、通讯、建材、机场、大型场馆、高层建筑等场所的配电系统。

SVG的基本结构

　　静止型无功发生器(链式SVG)由三部分组成控制部分、功率部分、启动部分。

　　控制部分主要由计算机、控制板卡、采样板卡、驱动板卡等组成，通过采用板卡采样、控制芯片计算、驱动板卡触发信号使功率部分进行工作;功率部分是 SVG的核心，由电力半导体桥式变流器组成，其基本电路结构为电压型桥式逆变电路。电压型桥式电逆变路主要由直流电容和逆变桥组成，直流电容作为桥式变流器储能元件输出直流电压通过逆变桥将直流电压逆变为交流电压，再通过启动部分的连接电抗器并入电网中，其中连接电抗器起到防止过电流、滤除纹波和连接两个电压源的作用，启动部分中还有启动电阻和旁路开关，启动电阻是串联在整个回路中防止启动瞬间烧毁直流电容和功率器件;旁路开关与启动电阻并联，由于设备启动柜后不需要启动电阻始终串联在电路中，为降低有功损耗通过旁路开关进行旁路

SVG的工作原理

　　SVG是迄今为止最先进的补偿型式，它即可补偿无功，也可以治理谐波，在动态无功补偿领域得到广泛应用。

SVG无功补偿原理

　　SVG功率部分是由电压源型逆变器组成，所以SVG功率部分可以等效为一个可变的电压源，电网也是一个无穷大的电源，这样的两个电源经过连接电抗器进行连接，当两端电压不同时，在连接电抗器两段会产生压差，进而产生电流，这个电流就是SVG从电网吸收的电流。通过调节SVG功率部分电压幅值的大小，就可以控制SVG从电网吸收的电流是超前还是滞后90°，并且能控制该电流的大小。

　　当SVG电压高于电网电压时，SVG输出的无功电流滞后电网电压，SVG发出感性无功，当SVG电压低于电网电压时，SVG输出的无功电流超前电网电压，SVG发出容性无功

SVG治理谐波原理

　　SVG的滤波方式与以往的动态补偿装置方式不同，SVG不在采用电容和电抗组成的LC回路进行滤波，而是采用桥式变流电路的PWM技术来进行滤波，是发出与负荷谐波大小相同方向相反的谐波与之相抵消，从而达到有源滤波的效果。SVG对于滤除2次~13次谐波效果较好，对于更高次谐波也可以滤除，只需调节开关器件的开关频率即可，但会增加很大的设备损耗。目前行业中仅需要SVG滤波13次以下谐波即可。

　　从以上工作原理的可以看出，如果需要SVG在补偿无功的同时还对负载谐波进行补偿，只需SVG将需要补偿的无功电流和补偿的谐波电流叠加计算后输出相应的电流波形即可。因此，可以说SVG即能实现补偿无功的同时也治理谐波电流的双重目标

性能特点

　　● 标准模块设计，支持GCSMNS等多种抽屉安装方式。

　　● 控制器使用DSP+ARM控制系统，采用高性能的霍尔电流互感器和霍尔电压互感器。

　　● 感性至容性的连续无功功率补偿，20ms动态响应时间(瞬时响应时间小于100μs)，不发生谐振和谐波电压放大。

　　● 具有完备的保护功能，包括过载、过电压、欠电压、过电流、温度保护以及自诊断功能。

　　● 系统可根据运行温度，自动调节设备最大输出电流，不会发生超载导致设备损坏。

　　● 具有缓冲启动回路，避免启动时瞬间过大电流。

　　● 变流器故障总控关闭功能：变流器三相桥臂整体关断，触发板供电关断。

　　● 通过特种变压器的耦合作用，可应用到6～10kV系统中，扩展了电压等级方面的应用范围。

　　● 显示操作界面采用7寸工业级触摸屏，操作简单方便;显示界面可以实时显示电压、电流、谐波等参数;菜单设置灵活，通过软件设定电流互感器变比及极性，根据需要设置目标功率因数以及输出电流大小，并可以实时故障记录和事件记录。

　　● 无需进行复杂的电网分析，设计选型简单，安装和操作容易，进线方式灵活，可选择顶部进线方式或底部进线方式，

　　● 考虑严酷工业环境需求，器件均经严格筛选，核心部件都采购自国际知名厂家，完善电磁兼容设计，冗余保护措施，确保装置能够长期稳定运行。

　　● 可多机并联工作，根据用户需要灵活扩大补偿容量。

　　● 采用通用的通信协议，通信接口为RS232、RS485、USB或以太网口;
