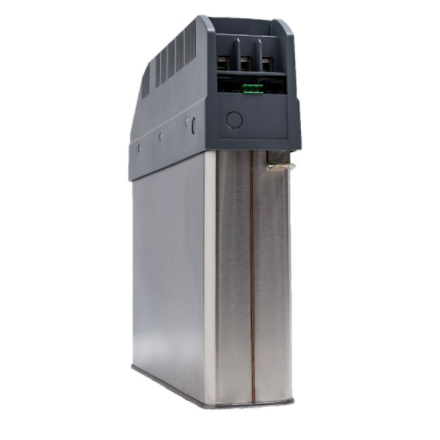

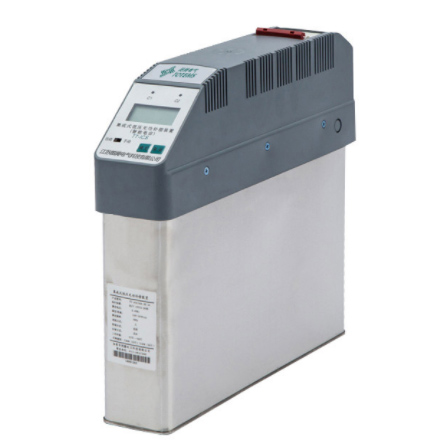

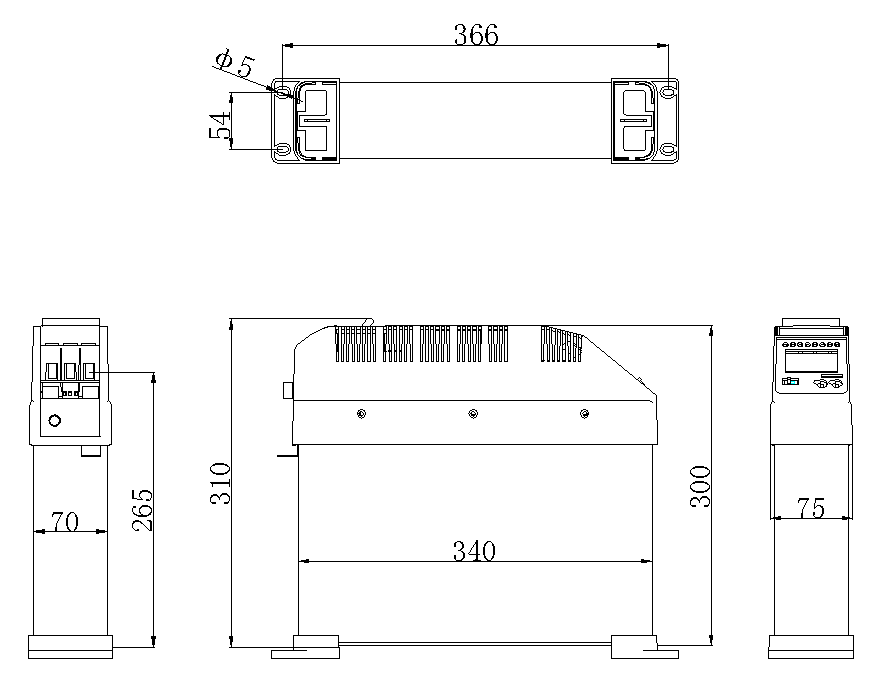

TT系列集成式低压无功补偿装置产品应用于0.4KV低压配电网高效节能、降低线损、提高功率因数和电能质量的新一代智能无功补偿设备。它由智能测控单元，过零投切电子开关电路，线路保护单元，低压电力电容器构成。产品为上下分体式模块化结构，上面由智能测控、开关、保护等单元组成，下面由两台低压电力电容器构成。上下部分可快速组装和拆卸，维修、维护极为方便。产品分为共补、分补，既可单台使用，也可多台组网构成补偿系统使用，可方便地实现就地、分散、集中自动补偿功能，还能满足三相不平衡场合的混合补偿要求。

　　  产品采用了过零投切、现代测控、网络通讯、自动化控制等先进技术。改变了传统无功补偿装置落后的机械式接触器或机电一体化开关作为投切电容器的投切技术、改变了传统无功补偿装置体积庞大和笨重的结构模式，从而使新一代低压无功补偿设备具有补偿效果更好、体积更小、功耗更低、成本更低、使用更灵活、维护更方便、寿命更长、可靠性更高的特点，适应了现代电网对无功补偿的更高要求。

        该产品还适合各类开关柜生产企业的产品配套，从而为非专业厂家生产出高品质的无功功率补偿成套装置提供了有效的保证。

工作原理

        TT系列集成式低压无功补偿装置产品主要由智能控制组件、开关组件、传感器和低压电力电容器等组成。

零投切原理

        零投切功能由电力电子器件组合实现，可以控制其在电压过零点时闭合、控制其在电流过零点时断开，实现“零投切”功能，投入低压电力电容器时产生的涌流很小，切除低压电力电容器时不发生燃弧情况，延长了低压电力电容器和开关电器本身的使用寿命，也减小了投切低压电力电容器对电网的冲击，改善了电网的电能质量。

电压保护原理

        通过检测电源电压和控制开关的断开，实现低压电力电容器的过电压、欠电压、失电压和三相不平衡电压的保护。

电流保护原理

        通过电流互感器，检测低压电力电容器的各相电流和控制开关的断开，可以实现低压电力电容器的各相过电流保护，根据需要可以设置电流保护，替代常规产品中使用的熔断器和热继电器，不仅具有更好的保护性能，而且没有常规产品中熔断器和热继器所造成的很大功率损耗。

电容器体内温度保护原理

　　通过低压电力电容器内部的微型温度传感器（热敏电阻RT），测得低压电力电容器的内部工作温度，根据该温度测量值可以设置低压电力电容器体内温度分级保护，或者温度反时限保护。

控制方式

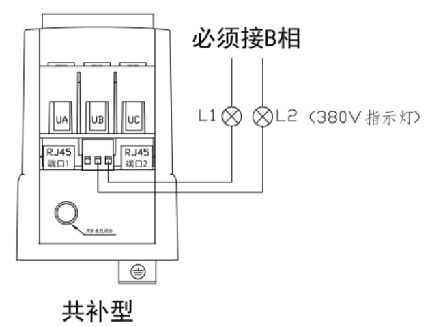

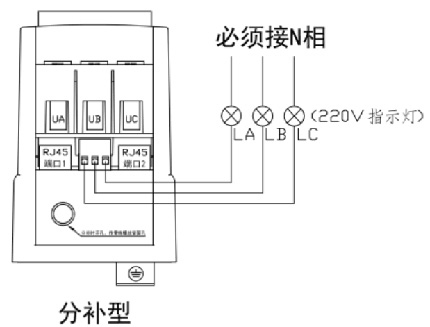

       控制方式：三相控制方式中的低压电力电容器为“△”型，投入时与其相连通，切除时三相三线电源同时与其断开；也可单相分相控制方式中的低压电力电容器为三相四线的“Y”型，其中有三组单相低压电力电容器，各组低压电力电容器可以单独或同时投入或切除。

       联机：在实际使用中，由于单台智能无功补偿装置容量有限，或者分级有限，需要数台或者数十台结合起来，在不能实现某些特定功能时还需要和控制器相结合，相互联机构成一个整体或一个系统协调工作。联机方式可采用有线的RS-485总线式通信，最佳容量组合方式为1:2:4:8。

        额定电压：额定电压是设计智能无功补偿装置时规定的交流电压方均根植，其略高于智能无功补偿装置工作电源的电网电压等级值，以保证电网电压在正常波动范围内能够可靠工作。0.4KV电压等级的电网，三相控制式取450V，分相控制式取250V。额定电压高虽然能延长电力电容器的使用寿命但不能过高，过高的额定电压将使低压电力电容器在正常工作电压时所产生的无功容量过小。

        额定容量：额定容量是以智能无功补偿装置在其额定电压下计算的电容器无功容量（Kvar）,实际工作电压越高，产生的无功量越大，反之则越小，电容量（μf）则不随电压变化而变化。
