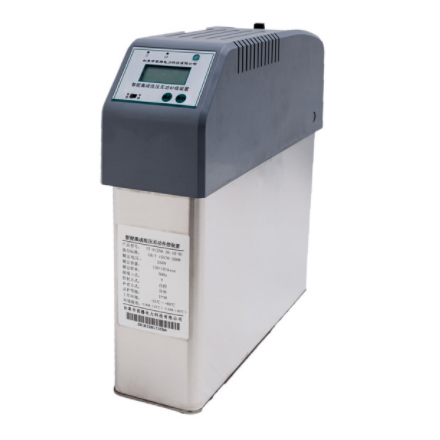

TT-H系列智能集成低压无功补偿装置包括：分相补偿产品、三相补偿产品
TT-H系列智能集成低压无功补偿装置包括：分相补偿产品、三相补偿产品。
三相补偿方式产品内部含有两台“△”型电容器，最大电容量为（40+40）kvar，两台电容器工作时分别投、退；分相补偿方式产品内部含有两台“Y”型电容器，两台的A、B、C三相分别投、退；
不同的补偿方式，其产品内部的电容器容量可相同或不同，如（40+40）kvar、（40+20）kvar、（30+20）kvar等。额定电压一般三相补偿方式取450V、分相补偿方式取250V，可靠性较高。具有如下特点：
● 容量的使用衰减性小；
● 介质损小，发热量小，容许应用环境温度宽；
● 整体阻燃，不会产生火警；
● 没有泄漏现象，不会污染环境，不会产生环保问题。

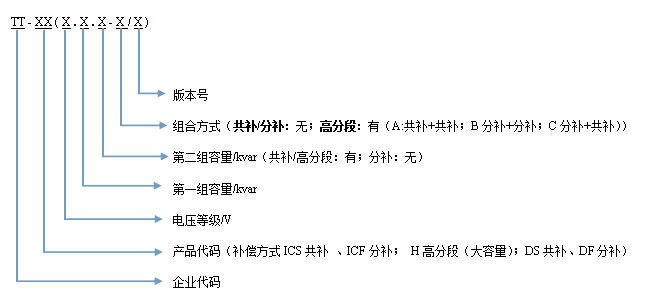

型号说明

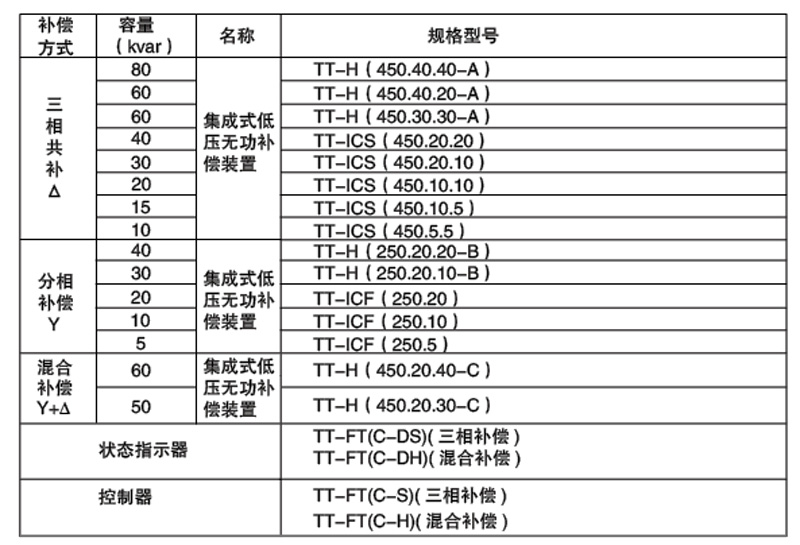

TT系列集成式低压无功补偿装置产品选型表
TT系列一体电容试用范围
一体电容名称 | 用电环境 | 用电场合 |
集成式低压无功补偿装置 | 本产品使用于电压谐波<5%和电流谐波不超过《电能质量公用电网谐波》规定的谐波电流允许值的用电场合。 | 居民用电、商场用电、小功率电机 |
抑谐式低压无功补偿装置 | 主要用于含有5、7次谐波用电场合，非线性负荷比例≤50%变压器容量。 | 电焊机、直流电机、风机、行吊、提升机、单晶炉、铸锭、变频器等非线性负载 |
抑谐式低压无功补偿装置 | 主要用于含有3次以上谐波用电场合，非线性负荷比例>50%变压器容量。 | 照明整流、开关电源、UPS电源、硅整流、熔炼炉、轧机、射频发射、大功率电机 |
TT系列集成式低压无功补偿装置及配套产品设计使用选型
电容器使用配置：
三相共补电容为三相同时补偿。分补电容为三相不平衡的时候，可以单独对其中一相补偿，一般和三相共补电容结合使用，其占混合补偿的30%左右（具体根据用电场所和负载决定）

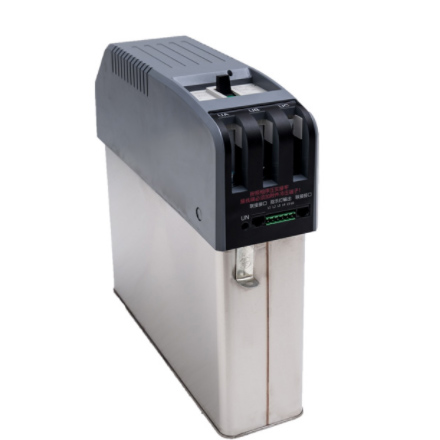

产品接线端子的定义及排列示意图
安装方式
外形尺寸：378*108*350 mm（长*宽*高）
安装尺寸：372*70 mm
开孔尺寸：Φ6
分断能力：35kA，50kA
配件说明：
